飛泰全自動渦流探傷設備詳細介紹

全自動渦流探傷設備探傷流程

渦流探傷設備主要應用于鋼管生產線上的在線探傷檢測，鋼管經由系統控制的傳輸輥道，進入定位驅動裝置，鋼管平穩進入探頭，完成對鋼管的全覆蓋無損探傷檢測。視鋼管有無缺陷，分別給出相應的控制信號；同時，可實時、經濟地存儲、打印探傷結果，對探傷結果進行統計，根據要求生成統計報表。飛泰渦流探傷設備具有與上位計算機的通訊功能，能將必要的工作信息和工藝信息與上級計算機和下工序之間相互傳遞。檢測時，從輸送、檢測、報警、直至計數，全部采用PLC實時自動控制。

飛泰渦流探傷設備可實現線上探傷檢測，設備最高探傷速度可達120米/min。被探鋼管從生產線經由定心驅動裝置，平穩進入探頭，完成對鋼管的全覆蓋檢測，交直流退磁系統對鋼管進行退磁，視鋼管有無缺陷可聲光報警、打標、自動分選到正廢料槽。

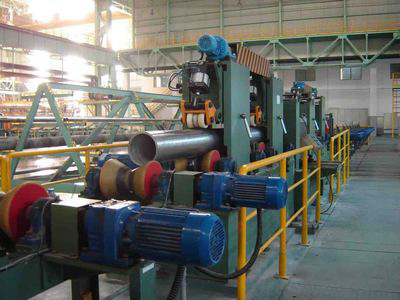

飛泰渦流探傷設備主要由渦流探傷主機（包括定位驅動裝置、主機頭、磁化裝置、探頭、電動升降機構）、電氣操作控制系統（包括操作臺）、數字智能渦流探傷儀器、傳送輥道、退磁系統、打標裝置等構成。

渦流探傷主機

包括定位驅動裝置、主機頭、磁化裝置、探頭、電動升降機構

定位驅動裝置

由底座平臺、電機減速機、定心驅動輥、壓輥等組成。鋼管被輸送進入定位驅動裝置后，壓輥壓下，驅動鋼管恒速、穩定送入、穿過主機頭，經磁飽和、探頭，實現對鋼管的檢測。保證鋼管從磁飽和順利抽出。驅動裝置的線速度為30-120m/min變頻無級調速、正反轉方便可調。

磁化裝置

主要由線圈、殼體等構成。當線圈通電時，形成磁場，鋼管通過時被磁化，達到探傷之目的?？蓾M足探傷時強磁化的需要，長時間運行不發熱。

磁飽和電動升降裝置

由底座、上平臺、升降機、電動減速機、導柱、導套等組成。上平臺有直線導軌，更換規格時可將磁飽和水平抽出，方便操作。當探傷管徑不同引起磁飽和中心高變化時，設有電動調節裝置來調節。當被探鋼管直徑變化時，磁化裝置調節升降方便。

電控系統

整套電氣控制系統安裝在單獨的電氣柜中,用于控制探傷設備的鋼管傳送，實現鋼管自動上下料、分選、定心、缺陷信號報警等動作，使設備完成自動探傷。為方便操作設有手動和自動控制。主要器件選用西門子變頻器和西門子可編程序控制器。

數字高精度渦流探傷儀

對鋼管進行檢測，發現其中存在的內外穿透傷、折疊、夾雜、凹坑等表面、近表面缺陷。

退磁器及架臺

采用交、直流退磁器，置于定位驅動裝置出口端的最后一組壓輪外側。直流退磁器由退磁儀調節控制, 鋼管進入交流退磁器前工作，管尾離開后停止，防止退磁器發熱，并配一臺剩磁測量儀。

傳送輥道

主機前后各15米傳送輥道，傳送輥道主要用于探傷時的的鋼管傳送。因渦流探傷對輥道傳送要求較高，鋼管傳送時彈跳度須小于正負1mm，因此輥道加工必須放置于大型數控加工中心精確加工。為保證鋼管傳送的彈跳度以及探傷的精確度，建議前后輥道由我方提供。

渦流探傷設備參數介紹

探傷方法：  渦流---鋼管穿過式

1、鋼管直徑： ?159—219 mm

2、探傷速度： 30—120m/min

3、鋼管直長度：3—11m

4、鋼管壁厚：  6—10 m
